m5000 全谱直读光谱仪应用于铝合金低含量li、na和ca元素分析-956棋牌大厅旧版

铝合金中低含量的li元素会导致铝箔复合后扩散降低强度，na和ca元素会增加针孔，一般要求控制在3 ppm以下。因此，炉前炉后的检测很重要。

目前，铝合金中低含量的li、na和ca元素分析方法有化学分析法、电感耦合等离子体发射光谱及质谱法以及火花直读光谱法。其中，火花直读光谱法以其准确度高、分析速度快的优势应用较为广泛。

m5000 全谱直读光谱仪作为铝合金中低含量li、na和ca元素分析方法有以下几点优势：

1检出限低

在m5000 全谱直读光谱仪工作正常条件下，连续10次激发纯铝（空白）光谱分析标准物质，以10次空白值（应用低铝校正曲线定值）标准偏差的3倍对应的含量为检出限，其计算公式如下：

dl=3s/b

式中：dl----每个元素检出限

    s----标准偏差。

    b----工作曲线斜率。

计算得出m5000 全谱直读光谱仪分析铝合金中li、na和ca元素的检出限如下表1所示：

表1 铝合金中li、na和ca元素的分析通道、内标及检出限

2分析时间短

m5000 全谱直读光谱仪分析铝合金中li、na和ca元素的工作条件如下表2所示，包括冲洗时间在内，总共需要17s，速度极快。

表2 m5000分析铝合金工作条件

3分析准确度高

3.1 校正曲线

m5000 全谱直读光谱仪分析铝合金中li、na和ca元素的校正曲线如下图1-3所示：

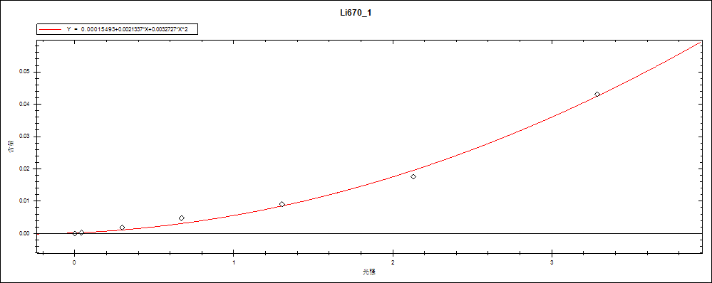

图1 铝合金中li 670的校正曲线

图2 铝合金中na 588的校正曲线

图3 铝合金中 ca 422的校正曲线

3.2 标准样品分析

分析含有li、na和ca在2~20 ppm范围内的标准样品，分析结果如下表3所示：

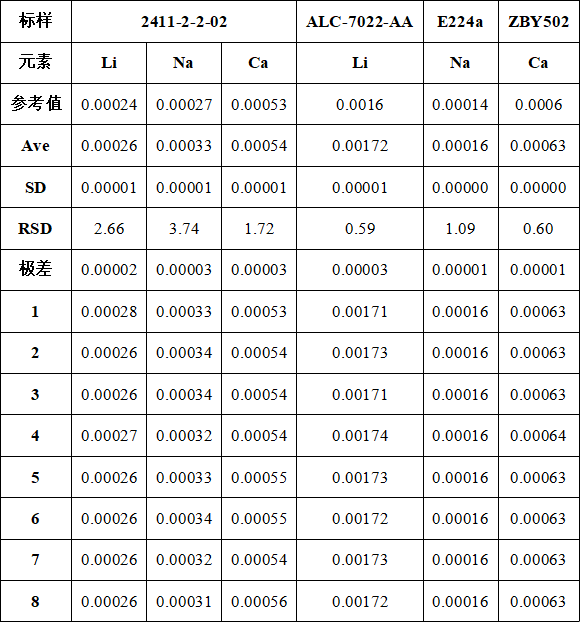

表3 m5000分析低含量li、na和ca的标准样品（n=8）

由上表可以看出，m5000 全谱直读光谱仪分析铝合金中低含量的li、na和ca元素准确度高、重复性好。

3.3 客户实际样品分析

应用m5000 全谱直读光谱仪分析了xxx公司的3个实际样品，结果如下表4所示：

表4 应用m5000分析客户3个样品中的低含量li、na、ca元素

由上表4可以看出，应用m5000 全谱直读光谱仪分析铝合金中低含量的li、na和ca元素重复性良好。

测试时，采用新建曲线的方法对客户3个实际样品中未知含量的li、na和ca元素进行分析，结果准确度得到客户认可。

m5000 全谱直读光谱仪非常适用于分析铝合金中低含量的li、na和ca元素，满足客户实际样品中3 ppm左右含量的的检测要求。
